產品說明：

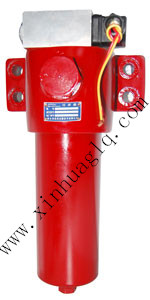

DFB系列高壓板式過濾器
高壓板式過濾器可直接安裝在系統的閥塊上，用于進一步清除或阻擋由于外界侵入或元件工作時磨損生成的污染顆粒。特別適用于自動控制系統和伺服的系統。它可防止高精度的控制元件和執行元件由于污染而快速磨損或卡死，從而減少故障，延長元件的使用壽命。過濾器設有壓差發訊裝置，當濾芯污染堵塞到進出油口壓差為0.5MPa時，即發出開關信號，此時應更換或清洗濾芯，以達到保護系統安全的目的。過濾器具有安裝結構緊湊、體積小的特點，濾芯采用進口玻璃纖維過濾材，具有過濾精度高、通油能力大、原始阻力小、納污量大等優點，其過濾精度以絕對過濾精度標定，過濾比β3、β5、β10、β20≥２00，過濾效率η≥99.5%。評定方法為ISO16889-99及GB/T18853-2002。
三. 安裝尺寸
注：*為過濾精度，若使用介質為水-乙二醇，使用壓力32Mpa，公稱流量160L/min，過濾精度10μm，帶發訊器。則過濾器型號為DFB.BH-H60，濾芯型號為DF0060D010BN3HC。
型號
Model |
通徑 Dia （mm） |
公稱流量 Flow （L/min） |
過濾精度
Filter rating （μm） |
濾芯型號
Model of element |
進出油口
O型圈
O-ring |
|
DFB-H30×*C |
16 |
30 |
3 5 10 20 30 |
DF0030D*BN3HC |
24×2.4 |
|
DFB-H60×*C |
20 |
60 |
DF0060D*BN3HC |
32×3.1 |
|
DFB-H110×*C |
110 |
DF0110D*BN3HC |
|
DFB-H160×*C |
32 |
160 |
DF0160D*BN3HC |
40×3.1 |
|
DFB-H240×*C |
240 |
DF0240D*BN3HC |
|
DFB-H330×*C |
330 |
DF0330D*BN3HC |
|
DFB-H500×*C |
500 |
DF0500D*BN3HC |
|
DFB-H660×*C |
660 |
DF0660D*BN3HC |
公稱壓力
Pressure（Mpa） |
32 |
壓力損失
Pressure loss （Mpa） |
Initial |
≤0.1 |
|
Max |
0.5 |
發訊器功率
Indicator power （V/W) |
220V/50W |
型號
Model |
通徑
Dia （mm） |
公稱流量
Flow （L/min） |
過濾精度
Filter rating （μm） |
濾芯型號
Model of element |
進出油口
O型圈
O-ring |
|
DFB-H30×*C |
16 |
30 |
3 5 10 20 30 |
DF0030D*BN3HC |
24×2.4 |
|
DFB-H60×*C |
20 |
60 |
DF0060D*BN3HC |
32×3.1 |
|
DFB-H110×*C |
110 |
DF0110D*BN3HC |
|
DFB-H160×*C |
32 |
160 |
DF0160D*BN3HC |
40×3.1 |
|
DFB-H240×*C |
240 |
DF0240D*BN3HC |
|
DFB-H330×*C |
330 |
DF0330D*BN3HC |
|
DFB-H500×*C |
500 |
DF0500D*BN3HC |
|
DFB-H660×*C |
660 |
DF0660D*BN3HC |
公稱壓力
Pressure（Mpa） |
32 |
壓力損失
Pressure loss （Mpa） |
Initial |
≤0.1 |
|
Max |
0.5 |
發訊器功率
Indicator power （V/W) |
220V/50W |
